RNSH-CB系列“电磁斥力”快速断路器



产品简介

        RNSH-CB 系列“电磁斥力”快速断路器是一种电容器储能、电磁斥力驱动、永磁保持、直动式的快速永磁真空断路器,机械分闸时间小于 2ms、最大开断电流不小于 80kA CO100 次。
        “速度快”和“开断能力强”是快速断路器的两个重要指标。


标准与认证

        RNSH-CB 快速断路器符合 GB1984-2014、JB/T3855-2008 以及其他相关标准。该快速断路器通过了以下各种试验,可保证在正常安装条件下安全可靠地工作。

        型式试验:温升、机械特性、寿命试验(1 万次)、工频耐压、雷电冲击耐压、震荡波抗扰度、电快速瞬变脉动群抗扰度、开断和关合能力试验前后机械特性、短时耐受电流和峰值耐受电流、出线端短路开断试验、异相接地故障开断能力试验。
        出厂试验:设计和外观检查、主回路绝缘试验、辅助和控制回路绝缘性能、主回路电阻测量、机械特性测试。


指标特点及行业同类对比

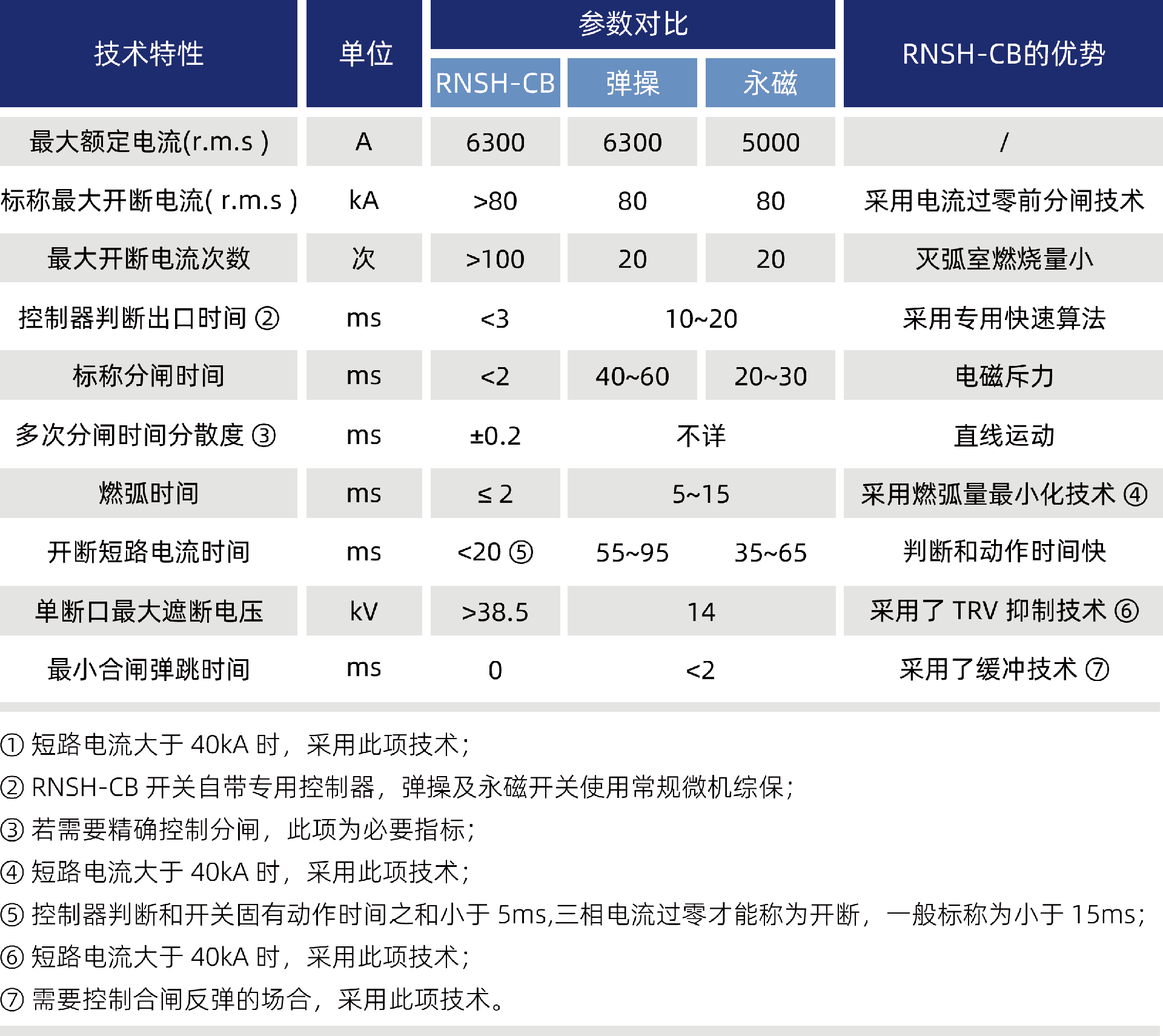

        RNSH-CB快速断路器采用了“电磁斥力”的直动式机构,性能指标明显优于其他类型的真空断路器,见下表。


组 4.png


产品特点

●  通过串联均流电感,各并联单元间均流系数高,不小于95%;

●  采用“涡流驱动”永磁操动机构,各并联单元的分闸时间分散度小,不大于0.2ms;

●  具有选相(线)控制分闸功能,有效避免短路电流“失零”的矛盾;

●  具有电流相(角)控制分闸功能,有效提高电流过零前灭弧室开距
